高低壓配電系統
2015-03-16 14:27:33 來源：評論：0 點擊：

高低壓配電系統組成和作用

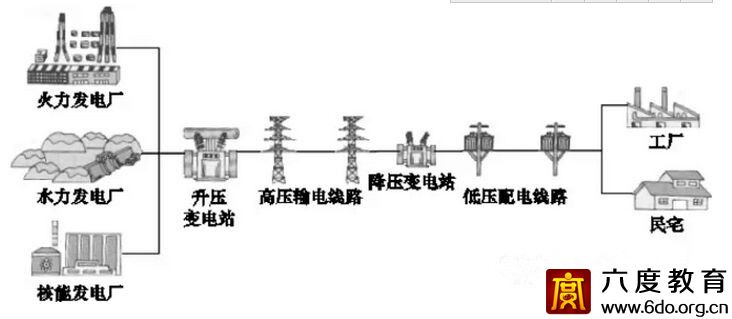

一般通信企業變電站所輸入電壓為10KV，所以高壓傳輸的電能送到電信企業需要將35KV～220KV高壓降至10KV。

高低壓配電系統設備作用：將高壓(10KV)引入進高壓進線柜、計量柜、避雷柜、出線柜至變壓器高壓側。

低壓配電設備作用：變壓器低壓側出線進低壓進線柜經電容補償柜和若干個出線柜，作用是集中和分配電能。

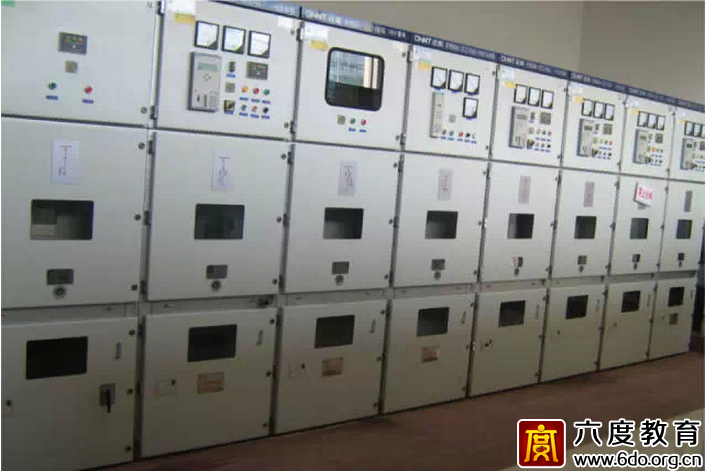

高壓配電設備

低壓配電設備

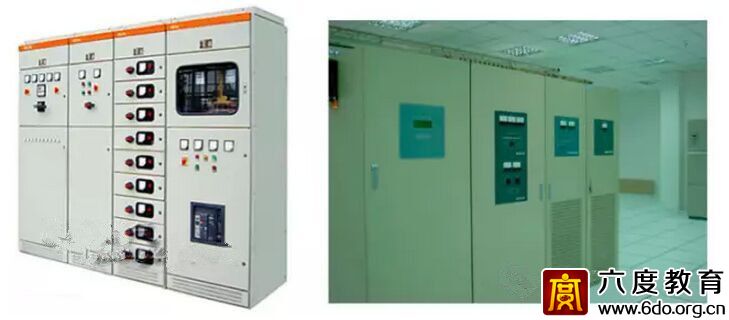

低壓(380/220) 配電柜（屏）/低壓開關柜是連接降壓變壓器、低壓電源和交流負載的裝置，它可以完成市電與備用電源轉換、負載分路以及保護、測量、告警等功能

市電分類

■一類市電供電為從兩個穩定可靠的獨立電源各自引入一路供電線。該兩路不應同時出現檢修停電，平均每月停電次數不應大于1次，平均每次故障時間不應大于0.5h。兩路供電線宜配置備用市電電源自動投入裝置。

■二類市電供電線路允許有計劃檢修停電，平均每月停電次數不應大于3.5次，平均每次故障時間不應大于6h。供電應符合下列條件之一的要求：

a.由兩個以上獨立電源構成穩定可靠的環形網上引入一路供電線。

b.由一個穩定可靠的獨立電源或從穩定可靠的輸電線路上引入一路供電線。

■三類市電供電為從一個電源引入一路供電線，供電線路長、用戶多、平均每月停電次數不應大于4.5次，平均每次故障時間不應大于8h。

■四類市電供電應符合下列條件之一的要求：

a.由一個電源引入一路供電線，經常晝夜停電，供電無保證，達不到第三類市電供電要求。

b.有季節性長時間停電或無市電可用。
